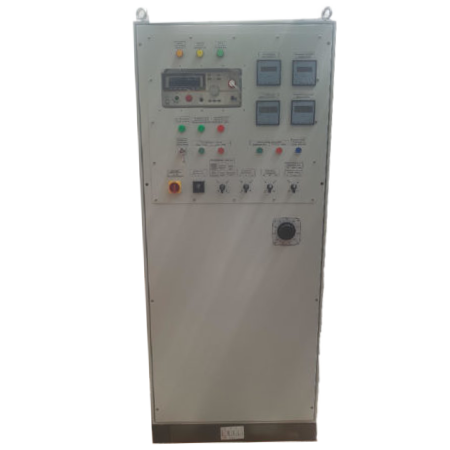

Стенд испытания непропитанных статоров СИНС-020.105-2023
Стенд предназначен для проведения технологических испытаний статоров электродвигателей переменного тока мощностью до 100 кВт перед пропиткой лаком.
Установленное на стенде оборудование позволяет выполнять следующие виды испытаний:
– измерение сопротивления изоляции обмоток относительно корпуса и между фазами обмоток;
– испытание изоляции обмоток относительно корпуса и между фазами обмотки на электрическую прочность;
– измерение сопротивления обмоток постоянному току в практически холодном состоянии;
– контроль равенства токов по фазам.
Стенд изготавливается для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями УХЛ с категорией размещения 4 по ГОСТ 15150-69.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Потребляемая мощность, кВА 3
Номинальное напряжение питания 50Гц, В 220
Сила тока нагрузки, А 30
Выходное регулируемое напряжение 50Гц, В 0 ÷ 45 (40A)
100 ÷ 5000 (50мА)
Выходное напряжение постоянного тока, В 500, 1000 (50мA)
Выходное не регулируемое напряжение пост. тока, В 0 ÷ 20 (15А)
Количество испытательных мест 3
Габаритные размеры (ДхШхВ), мм: 850х640х2000
Масса стенда, кг 250
Установка для проверки электрической безопасности GPТ-79612:
– испытательное переменное напряжение, кВ 0.100-5
– максимальный ток, мА 20
– испытательное постоянное напряжение, В 500, 1000
– измерение сопротивления изоляции, МОм 1÷1999
– класс точности 3
Цифровые щитовые измерители Щ96П, ЩП96П:
– класс точности 0.5
– скорость измерения, изм./сек 0.1
– время установления показаний, мсек менее 320
КОМПЛЕКТ ПОСТАВКИ
3.1. Стенд СИНС-020.105-2023, шт. 1
3.2. Комплект проводов с зажимами*, шт. 1
(* изготавливается отдельно по размерам Заказчика)
3.3. Выключатель конечный, шт. 1
3.4. Документация:
3.4.1. Паспорт СИНС-020.105-2023 ПС, шт. 1
3.4.2. Руководство по эксплуатации ТДЕМ 02.01.05 РЭ, шт. 1
3.4.3. Руководство по эксплуатации «GPT -79612», шт. 1
3.4.4. Паспорта на щитовые приборы Щ96П, ЩП96П, шт. 4
3.4.5. Схема электрическая принципиальная СИНС-020.105-2023 Э3, шт. 1
3.4.6. Схема электрическая подключений СИНС-020.105-2023 Э5, шт. 1
