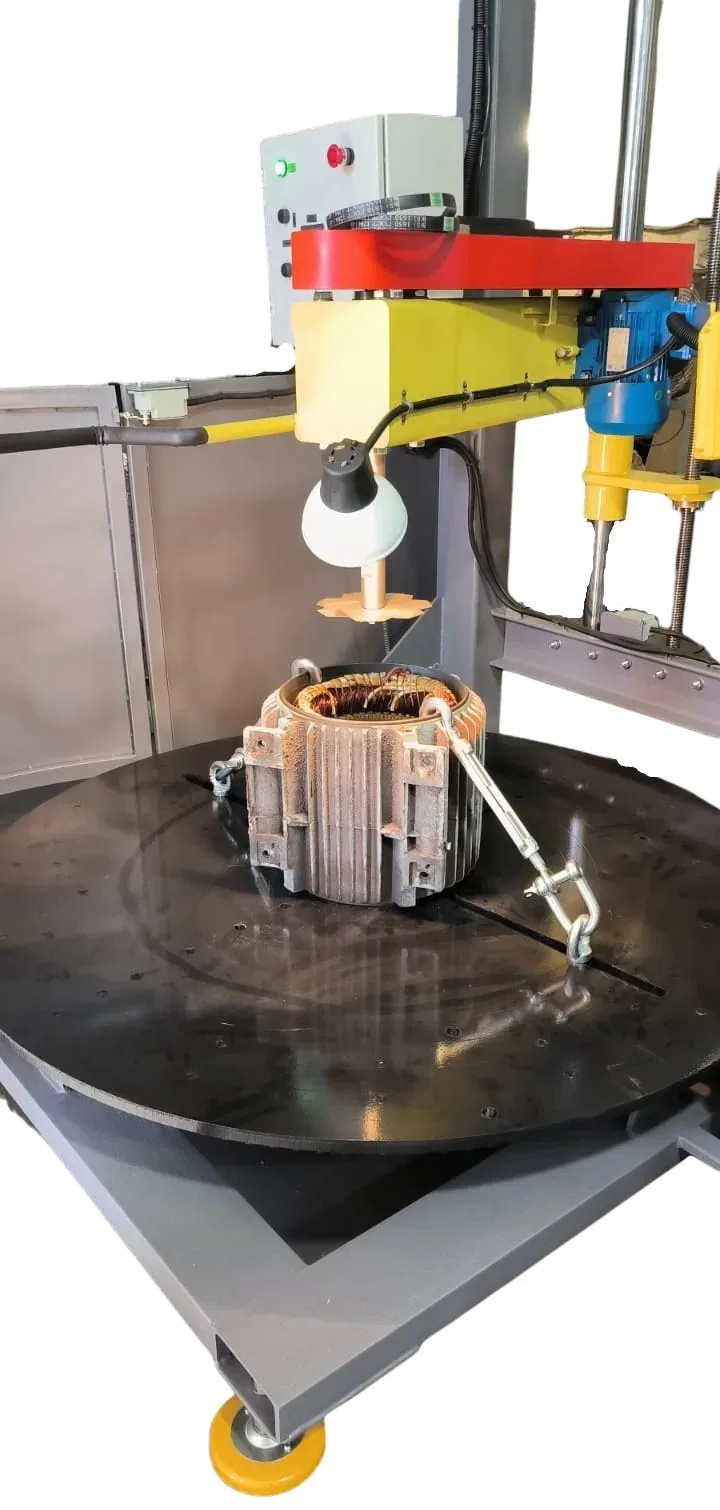

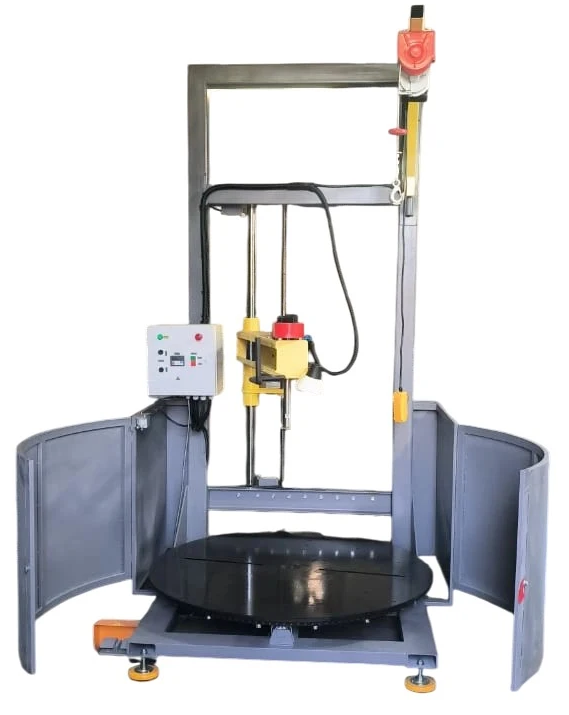

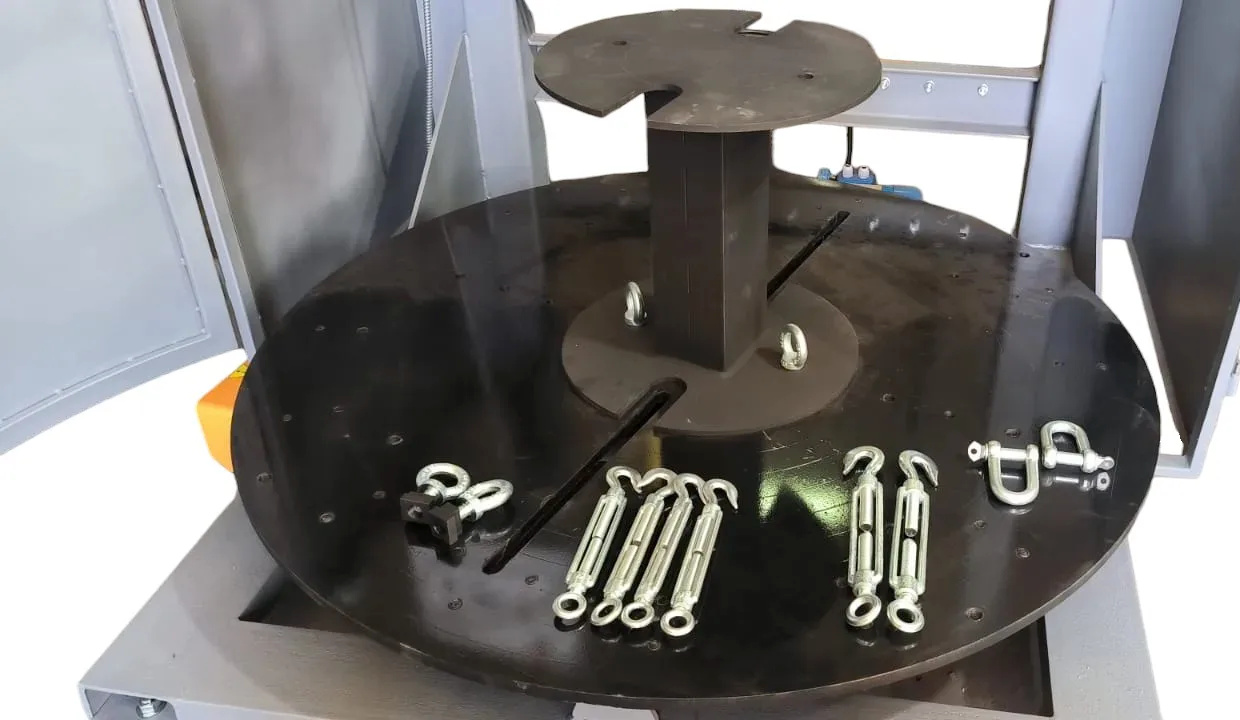

Станок для обрезки и удаления всыпных обмоток статоров электродвигателей СОУВОС-040-206.01

Станок предназначен для обрезки и удаления перед обжигом лобовых частей всыпных обмоток статоров электродвигателей.

Станок изготовлен для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

№	Наименование параметров	Значение
1	Габаритный (наружный) диаметр статора, мм	200…1600
2	Высота оси вращения вала электродвигателя, мм	132-315
3	Длина обрабатываемого статора, мм	160…1200
4	Грузоподъемность стола, кг	1000
5	Максимальная частота вращения стола, обмин	1,94
6	Мотор-редуктор привода стола:
6.1	Передаточное число редуктора	100
6.2	Частота вращения выходного вала, об/мин	14
6.3	Мощность электродвигателя, кВт	0,55
6.4	Частота вращения электродвигателя, об/мин	1400
6	Ширина статора, мм	60…500
7.1	Мотор-редуктор механизма подъёма фрезы:
7.2	Передаточное число редуктора	40
7.3	Частота вращения выходного вала, об	35
7.4	Мощность электродвигателя, кВт	0,55
7.5	Частота вращения электродвигателя, об/мин	1400
8	Привод фрезы:
8.1	Мощность электродвигателя, кВт	2
8.2	Частота вращения электродвигателя, об/мин	3000
9	Электрическая лебёдка: – Грузоподъемность, кг – Напряжение, В – мощность, кВт	1000 380 1,6
10	Потребляемая мощность станка, не более, кВт	5
11	Напряжение питания сети (50 Гц), В	380
12	Габариты станка, не более, (ДхШхВ) – рабочая, мм – транспортная, мм	1720х2050х3000 3000х1975х1720
13	Масса станка, не более, кг	2000

КОМПЛЕКТ ПОСТАВКИ

3.1. Станок, шт. 1

3.2. Комплект фрез (состоит из пяти фрез: Ø 100, 120, 140, 160, 180 мм), шт. 2

3.3. Документация:

3.3.1. Паспорт СОУВОС-040.206.01 ПС, шт. 1

3.3.2. Руководство по эксплуатации СОУВОС-040.206.01 РЭ, 1

3.3.3. Схема электрическая принципиальная СОУВОС-040.206.01 ЭЗ, шт. 1

3.3.4. Габаритный чертеж СОУВОС-040.206.01 ГЧ, шт. 1

3.3.5. Сертификат (декларация) соответствии требованиям ТР ТС 010/2011

«О безопасности машин и оборудования, шт. 1

3.3.6. Паспорт качества на металл, шт. 1

3.3.7. Паспорт качества на краску, шт. 1

4. ЗИП:

4.1. Ремень B (Б) 1500, шт. 2

*Сертификаты (декларации) соответствия, паспорт качества, протоколы испытаний предоставляются при поставке изделия Заказчику)
