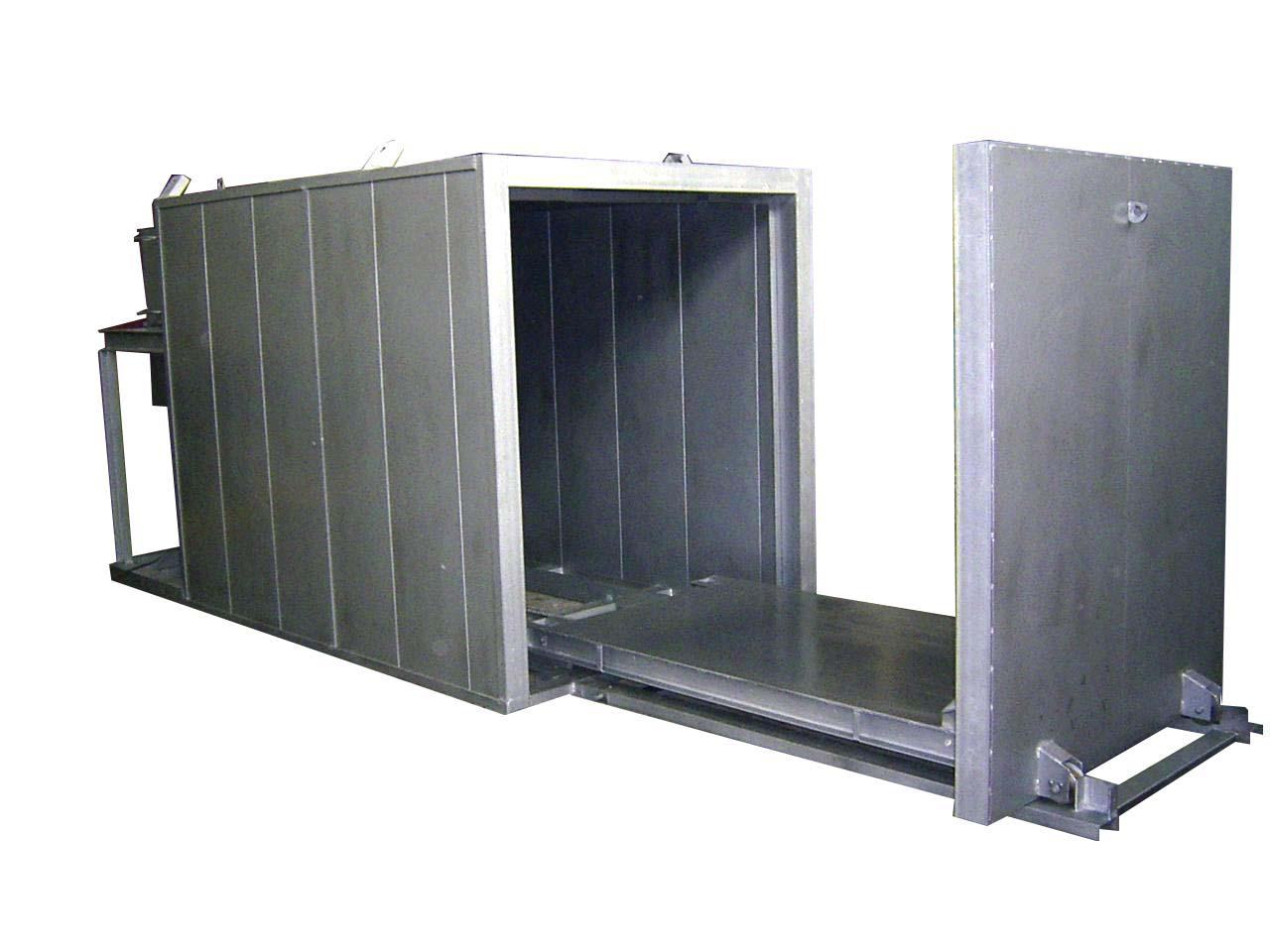

Печь сушильная ПС-040.207-2023
Печь электрокалориферная тупиковая предназначена для сушки лакокрасочного покрытия изделий. Сушка осуществляется интенсивным обдувом изделий рециркулируемым воздухом, нагреваемым в электрокалорифере по программе, задаваемой пользователем.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| 1. Максимальная температура сушки, 0С | 180 |
2. Вентилятор рециркуляционный | |
2.1. Исполнение | Взрывозащищенное |
2.2 Тип | ВР80 |
2.3. Мощность, кВт | 2,2 |
3. Калорифер | |
3.1. Мощность, кВт | 64 |
3.2. Количество ТЭНов, шт. | 64 |
3.3. Количество калориферов, шт. | 1 |
4. Средство транспортировки изделий | тележка самоходная |
4.1. Грузоподъемность, т.с. | 5 |
4.2. Габариты платформы (ДхШ), мм | 2200 х 1250 |
5. Привод тележки | мотор – редуктор |
5.1. Электродвигатель | |
5.1.1. Мощность, кВт | 1,1 |
6. Установленная мощность, кВт | 64+2,2+1.1=67,3 |
7. Напряжение питания (50Гц), В | 380 |
8. Пневмооборудование | |
8.1. Пневмоцилиндр привода шиберов проветривания камеры | |
8.1.1. Количество, шт. | 2 |
8.1.2. Управление пневмоцилиндрами | автоматическое |
9. Внутренние размеры камеры установки (ДхШхВ), мм | 2580 х 1740 х 1870 |
10. Габаритные размеры установки, мм | |
10.1. Длина без приставных рельс | 4160 |
10.2. Длина с приставными рельсами | 6250 |
10.3. Ширина | 2100 |
10.4 Высота | 2500 |
11. Габаритные размеры шкафа управления (ДхШхВ), мм | 570х300х1000 |
12. Условия эксплуатации шкафа управления | |
12.1. Температура окружающего воздуха | +5…+50 оС |
12.2. Атмосферное давление, кПа | 86…107 |
12.3. Относительная влажность воздуха (при температуре +35 оС), % | 30…80 |
13. Расход воздуха вытяжной вентиляции, м3/час | 400…800 |
14. Расход воздуха при обдуве клеммных коробок, м3/час | 60 |
15. Масса установки/ шкафа управления, кг | 3000 / 30 |
КОМПЛЕКТ ПОСТАВКИ
| 3.1. Печь сушильная ПС-040.207-2023, шт. | 1 |
3.2. Шкаф управления ПС-040.207-2023, шт. | 1 |
3.4. Стойка для шкафа управления, шт. | 1 |
3.5. Кабель сечением 50 мм2 для напряжения 0,4 кВ длиной 5 метров для подключения печи к цеховому электрощиту, шт. | 1 |
3.6. Комплект проводов, соединяющих шкаф управления с печью (20 метров), шт. | |
3.7. Температурный датчик, шт. | 1 |
3.8. Документация: |
|
3.10. Схема электрическая принципиальная ПС-040.207-2023 Э3, листов. | 2 |
3.13.2. Схема электрическая подключений ПС-040.207-2023 Э5, листов. | 1 |
3.13.3. Руководство по эксплуатации ПС-040.207-2023 РЭ, шт. | 1 |
| 3.8. ЗИП |
|
| 3.8.1. Кнопка светодиодная индикаторная, шт. | 4 |
3.8.2. Анкерные болты ø10х120 мм для стойки шкафа управления, шт. | 4 |
